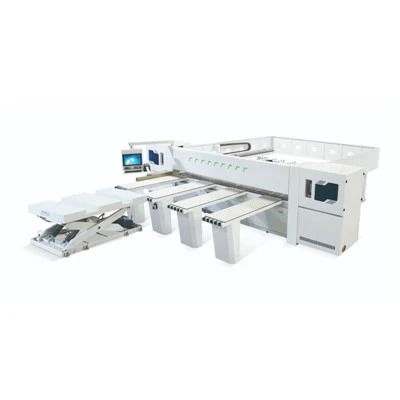

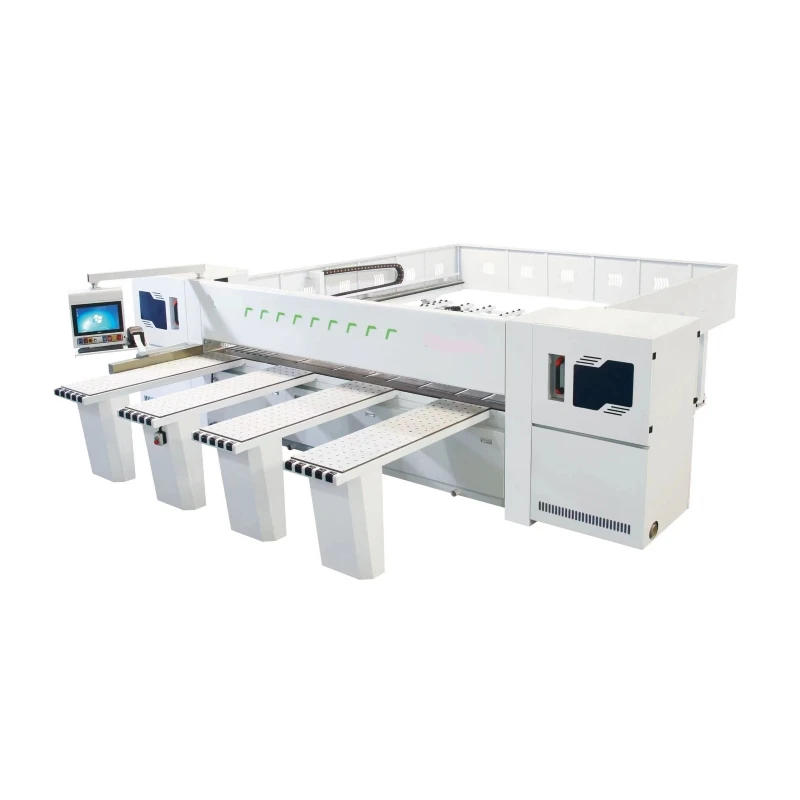

Hangzhou Ting Ting Trading Co., Ltd. is een van de toonaangevende fabrikanten en leveranciers van cnc-balkzagen in China. Omdat we over-leidende productieapparatuur en sterke productiemogelijkheden beschikken, heten wij u van harte welkom om een premium cnc-balkzaag in onze fabriek te kopen. Voor prijsadvies kunt u contact met ons opnemen.

Kenmerken

1) Elektrisch gebruikt "TaiWan FATEK PLC", "Invt servo- en frequentieomvormer", "Schneider Electric uit Frankrijk", "Air TAC pneumatische componenten" en andere bekende merken om de machine stabieler te laten werken;

2) Kabel van hoge kwaliteit wordt gebruikt om de levensduur in grotere mate te verlengen;

3) Het frame is gemaakt van verdikte staalplaat door lassen met hoge- dichtheid;

Bedieningsproces van apparatuur

De operator plaatst de te verwerken grondstof in de werktafel van de computerpaneelzaag of de automatische toevoerapparatuur laadt het materiaal - druk op de toets om de klem te instrueren om de plaat vast te klemmen - start de automatische werking - voer het automatische werk in - automatische positionering - automatisch trimmen - automatisch zagen - automatisch lossen - voltooi automatisch alle sneden volgens de ingevoerde gegevens (scancode)

Belangrijkste functies en diagrammen

Nee.	Functionele eenheid	Beschrijving van functionele kenmerken	Beeldweergave
1	Hoofdstructuur	Selecteer staal van hoge-kwaliteit, gebruik proceslastechnologie met hoge- dichtheid en een gloeibehandeling, waardoor de stabiliteit en levensduur van het hoofdgedeelte effectief worden gegarandeerd.
2	elektrisch besturingssysteem	Gebruik het bekende Taiwanese merk Fatek PLC, opslag met grote capaciteit, hoge- verwerkingscapaciteit, stabiel en betrouwbaar.
3	Bedieningsinterface	De paneeldisplay-interface is eenvoudig en gemakkelijk te begrijpen, en de bedieningsmodus is veilig en betrouwbaar. Perfecte bediening van de gids en prompt voor probleemoplossing, kan het vereiste zaagschema bewerken en kan het zagen simuleren. Het kan compatibel en geïntegreerd zijn met een verscheidenheid aan optimalisatiesoftware, barcodebeheersoftware en automatiseringssoftware.
4	Servomechanisme	Dankzij de servomotoraandrijving met hoge-prestaties kan de besturingsopdracht snel en nauwkeurig worden uitgevoerd om efficiënt snijden te garanderen.
5	Air flotatietafel	Luchtzwevende tafel van het baltype wordt gebruikt om het voedingsprobleem op te lossen.
6	Zaagapparaat	1. De geleiderail voor het zagen van de auto maakt gebruik van een cirkelrail met hoge hardheid. 2. De installatiemethode van de geleiderail maakt gebruik van de installatiemethode met de zijkant naar boven en naar beneden. Het wordt op en neer geïnstalleerd op het tafelblad van 25 mm, waardoor het losraken van de schroeven en het beïnvloeden van de rechtheid aanzienlijk wordt verbeterd, zodat bij langdurig gebruik-het gebruik niet wordt vervormd en de geleiderail niet verkeerd wordt uitgelijnd.
7	Voedingsklemapparaat	Hoogwaardige pneumatische voedingsklem, aangedreven door nauwkeurige servopositionering.
8	Zijwaarts leunend apparaat	Optioneel zijwaarts leunend apparaat kan nauwkeurig zagen effectief garanderen.
9	Precisie lineaire geleiding	1. Het heffen van het zaagblad neemt het geïmporteerde vierkante lineaire geleiderailontwerp aan. 2. twee zaag keurt een onafhankelijk hefontwerp goed. 3. Verbeter de stabiliteit van het heffen van het zaagblad en de nauwkeurigheid van het verticale heffen aanzienlijk. Het zelfstandig optillen van het zaagblad verbetert de zaagwerking aanzienlijk, geschikt voor het zagen van allerlei soorten planken.

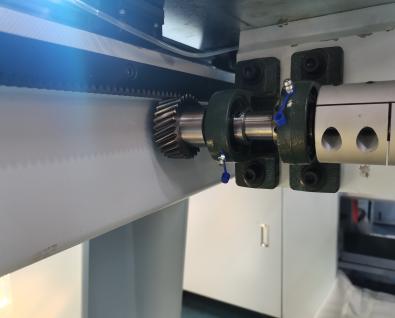

10	Grijpertoevoermechanisme	De precisiecompensatie met gesloten-lus van de Duitse elektronische liniaal is geselecteerd, de compensatietolerantie is plus of min 0,02 mm, en het hoge-precisie aandrijfmechanisme van de tandwielstang is geselecteerd.
11	stofopvangsysteem	De stofstructuur van het belangrijkste-type heeft een goed stofverwijderend effect, waardoor de werkomgeving netter wordt en de schade voor mensen wordt verminderd. De productieomgeving is schoner en het geluid is laag.
12	Docken op afstand service systeem	Het kan de statusbewakingsservice op afstand realiseren, intelligente IOT-docking uitbreiden en optimaliseren (optioneel).

Technische parameters

Hoofdzaag
Rolsnelheid van de spindel		4800 tpm	Groevendiameter van het zaagblad		180 mm
Gdakzaagasrolsnelheid		6100r/min	Gdakzaagasdiameter		55 mm
Zaagsnelheid		0-100 m/min (variabele frequentie instelbaar)	Max. werkendikte		100 mm
Belangrijkste zaagkracht		15 kW	Max. werkbreedte		3700 mm
Groevenzag kracht		2,2 kW	Voedingsgids		Ronde staafgeleider
Voer motorvermogen in		1,5 kW	Diameter hoofdzaagblad		350 mm
Motorvermogen met hogedrukluchttoevoer		2 * 3 kW	Diameter hoofdzaagbladas		80 mm
CNC-aanvoertafel
Servo-motor	2 kW		Rijmodus	Tandwiel-/heugelwormreductiemiddel
Ccontrolemodus	Invt PLC		Begeleidende modus	lineaire geleiderail
Rijmodus	Servomotor 2 kW		Iinterface	19-inch touchscreen
positioneringsnauwkeurigheid	Kleiner dan of gelijk aan ±0,2 mm		Plaatdikte	Minder dan of gelijk aan 100 mm
Bewegende snelheid	0-100/min (servo-regelbaar)		Verwerking breedte	0-3700 mm
Persmethode	Cilinderklem drukken		Verwerkinglengte	0-3700 mm
Manipulator	15 (flexibele dubbele vingers)		Luchtdruk	0,6-0,7 MPa
Totale eenheid
Wacht	Ongeveer 4500 kg		Totaal vermogen	26,7 kW
Algemeendimensie	668063001750mm		Tafel Hoogte	950 mm

Besturingssoftware

We behouden niet alleen de flexibiliteit van de traditionele elektronische zaagmachine om de snijgegevens willekeurig en handmatig te rangschikken, maar breiden ook de functies uit van intelligente gegevensimport, draadloze afstandsbediening start-stop-bediening, bewaking op afstand en voegen praktische functies toe zoals orderontwerp, optimalisatie van ordersplitsing, beheer van overtollig materiaal, optimalisatie van zetwerk, afdrukken van streepjescodes, enz. Tegelijkertijd open docking voor alle softwarepoorten, zoals ontwerpsoftware zoals Yuanfang, Huaguang, CV, 1010, Weilun, Haixun, sanjianjia, Yunxi, Shangchuan, enz., en ondersteunen de materiaallijst die door Microsoft Excel met de hand is gemaakt, die over een krachtige programmeerfunctie voor optimalisatie-indeling beschikt en real-time-operaties kan construeren die echte- wereldproblemen simuleren. Wanneer werknemers de apparatuur bedienen, hoeven ze alleen de werkstukken te plaatsen volgens de aanwijzingen van de computerinterface, en de groottegegevens van de blanking worden vernieuwd door de computerintelligentie (scancode) om één sleutelbewerking te realiseren. Over het algemeen hebben ze slechts twee uur training nodig om te kunnen werken.

Waarom kiezen voor TT-380

TT-380 CNC-balkzaag levert ongeëvenaarde precisie, snelheid en efficiëntie voor moderne paneelbewerking. Met geavanceerde servo-aangedreven invoer, onafhankelijke zaagheffing en slimme software-integratie minimaliseert het afval en maximaliseert het de productiviteit. Hij is gebouwd met hoogwaardige componenten en een robuust frame en zorgt voor stabiliteit op de lange- termijn en betrouwbare prestaties. Eenvoudig te bedienen, sterk geautomatiseerd en volledig compatibel met ontwerp- en optimalisatiesoftware.-TT-380 is de ultieme oplossing voor hoogwaardige meubelproductie in grote volumes.
